USB A型和USB B型插頭的連接器接口有什么區別
USB是通用串行總線的英文縮寫,它是一個外部總線的標準,在USB-232/485系列的接口目錄中,它表示1端口接口具有USB A型插頭,而2端口和4端口接口具有USB B型接口。這些USB連接器接口有什么區別呢?如果我要連接到我的電腦是否需要其他硬件才能做到呢?
電子連接器廠家鑫鵬博電子給出如下的解答:
在PC上的USB插座是A型連接器,我們可以通過其矩形形狀來識別,類型A插座可以在上游設備上找到,例如USB主機或集線器等。USB A型插頭還可以在電纜線和較小的外圍設備上找到,例如鼠標和閃存驅動器等。
在一些較大的USB外圍設備(如打印機和掃描儀)使用可拆卸電纜線,并會使用方形外形的USB B型插座。而儀器是另一種下游設備,要將儀器連接到PC,您還需要使用USB A型到B型電纜。
以上講解的兩種類型插頭都具有相同數量的引腳,并且在電氣上是相同的,它們只是在機械上有所不同。這是由USB連接器接口實施者故意設計的特征,目的是用于防止將主機連接到另一臺主機,這就有可能會導致短路現象。

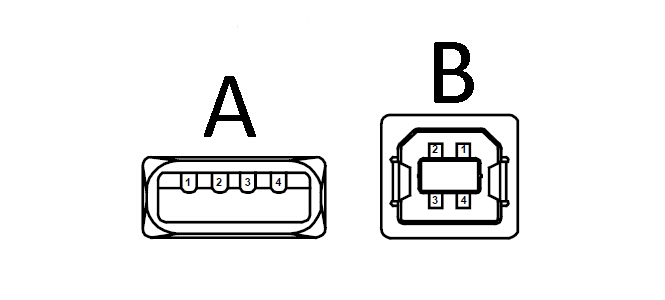

在下圖的USB連接器接口對比中,左邊的是USB A型插頭連接器接口,右邊是USB B型插頭連接器接口。我們主要注意這兩種插頭接口的引腳編號,能發現這兩種插頭接口類型是具有相同數量的引腳,而它們僅在機械和外觀的設計上有所不同。
